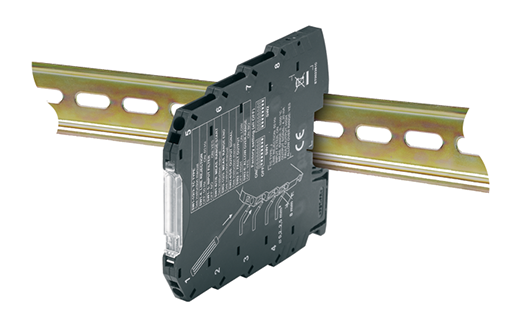

High Precision RTD Pt100 Slimline DIN Rail Transmitter
Temperature Transmitters
Request a Quote
Buy Online from TC Direct
Trusted by manufacturers, OEMs and research labs in Ireland and Worldwide for over 50 years.
Related Products
Mineral InsulatedResistance Thermometers
with pot seal
Technical Features – Input
Input : RTD Pt100 (2, 3 or 4 wire), EN 60751
Measurement Range : -150 to +650°C, Settable via dip switch
Minimum Span : 50°C
Current on Sensor : <900uA
Cable Resistance : Max. 20Ω per wire
Resistance Range : 20 - 350Ω
Technical Features – Output/Power Supply
Operating Voltage : 19.2 - 30V DC
Consumption : Max. 21mA at 24V DC
Current output : 4~20mA, 0-20mA, 20~4mA or
20~0mA. Max. Load resistance 500Ω
Voltage output : 0-5V DC, 1-5V DC & 0-10V DC. Min.
load resistance 2kΩ
Maximum Current : Approx. 25mA
Standards
EN61000-6-4/2002-10 (electromagnetic emission, industrial surroundings)
EN61000-6-2/2006-10 (electromagnetic immunity, industrial surroundings)
EN61010-1 (safety)
Input : RTD Pt100 (2, 3 or 4 wire), EN 60751
Measurement Range : -150 to +650°C, Settable via dip switch
Minimum Span : 50°C
Current on Sensor : <900uA
Cable Resistance : Max. 20Ω per wire
Resistance Range : 20 - 350Ω
Technical Features – Output/Power Supply
Operating Voltage : 19.2 - 30V DC
Consumption : Max. 21mA at 24V DC
Current output : 4~20mA, 0-20mA, 20~4mA or
20~0mA. Max. Load resistance 500Ω
Voltage output : 0-5V DC, 1-5V DC & 0-10V DC. Min.
load resistance 2kΩ
Maximum Current : Approx. 25mA
Standards
EN61000-6-4/2002-10 (electromagnetic emission, industrial surroundings)
EN61000-6-2/2006-10 (electromagnetic immunity, industrial surroundings)
EN61010-1 (safety)
Other Features
Resolution : 14 bits
Accuracy : 0.1%
Temperature Coefficient : 100ppm
Response Time (10-90%) : <50ms (without filter)
<200ms (with repeat filter 50Hz)
Protection Index : IP20
Sensor Fault Detection : Yes
Box : PBT (black colour)
Dimensions/Weight : 6.2 x 93.1 x 102.5mm / 50g
Operating Conditions : Temperature -20 / +65 °C
Humidity 30 - 90% at 40°C
(non-condensing)
Storage Temperature : -40 - +85 °C
Connections : Spring terminals
Conductor Section : 0,2..2,5 mm²
Wire stripping : 8 mm
Isolation Voltage : 1.5 kV (50 Hz for 1 Min.)
Mounting : Standard 35mm DIN rail
Resolution : 14 bits
Accuracy : 0.1%
Temperature Coefficient : 100ppm
Response Time (10-90%) : <50ms (without filter)
<200ms (with repeat filter 50Hz)
Protection Index : IP20
Sensor Fault Detection : Yes
Box : PBT (black colour)
Dimensions/Weight : 6.2 x 93.1 x 102.5mm / 50g
Operating Conditions : Temperature -20 / +65 °C
Humidity 30 - 90% at 40°C
(non-condensing)
Storage Temperature : -40 - +85 °C
Connections : Spring terminals
Conductor Section : 0,2..2,5 mm²
Wire stripping : 8 mm
Isolation Voltage : 1.5 kV (50 Hz for 1 Min.)
Mounting : Standard 35mm DIN rail
Optional Bus Adaptor available:
Connects 2 modules per connector
Allows modules to be “hot swappable”
Connect multiple units to a single power supply
Connects 2 modules per connector
Allows modules to be “hot swappable”
Connect multiple units to a single power supply
